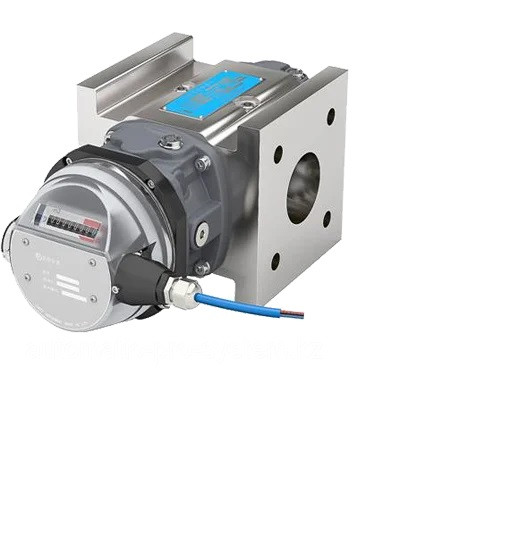

TYL-G65-DN50-PN16 (200:1) ГАЗОВЫЙ СЧЕТЧИК

Счетчики газа ротационные TYL (далее – счетчики) предназначены для измерений объема природного и других неагрессивных газов. Область применения: измерение объема газа в промышленных установках, предприятиях коммунальных хозяйств, других отраслей промышленности

2.    Технические характеристики

2.1.       Измеряемая среда - природный и другие неагрессивные, сухие и чистые газы. Параметры измеряемой среды:

-        максимальное избыточное рабочее давление до 10/16 бар;

-        температура от -30 °C до +60 °C.

2.2.       Счетчики предназначены для эксплуатации при температуре окружающей среды от -30 °C до +60 °C.

2.3.       Счетчики типоразмеров от G10 до G1000 обеспечивают измерение объемного расхода газа в диапазоне от 0,4 м³/ч до 1600 м³/ч в трубопроводах с диаметром условного прохода (Ду) от 25 мм до 200 мм..4.       Перечень типоразмеров счетчиков с указанием основных технических характеристик: минимального (Qmin) и максимального (Qmax) расходов, номинальных диаметров DN, средние величины потери давления, а также размеры и масса счетчиков - приведены в Приложении 1 и 2.

-        Емкость отсчетного устройства (сумматора), позволяющего измерять объем прошедшего через счетчик газа, составляет: 99999,999 м³ (8 оцифрованных барабанов);

2.5.       Пределы допускаемой относительной погрешности счетчиков при измерении объема газа не превышают следующих значений:

-        для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax £ 1:50 (1:20, 1:30):

·        в диапазоне Qmin £ Q < 0,1Qmax                       ±2%;

·        в диапазоне 0,1Qmax £ Q £ Qmax                      ±1%

-        для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax > 1:50 (до 1:200):

·        в диапазоне Qmin £ Q < 0,05Qmax                     ±2%;

·        в диапазоне 0,05Qmax £ Q £ Qmax                    ±1%
