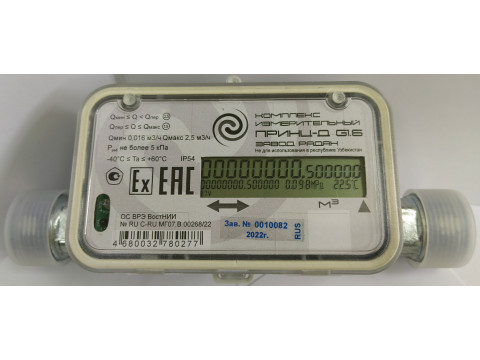

Комплекс измерительный "Принц-Д" G16.
Комплексы измерительные «Принц-Д» (далее - «Принц-Д») предназначены для измерения объема природного газа в рабочих и стандартных условиях в газопроводах низкого давления (до 5 кПа) с целью его коммерческого и технологического учёта на объектах жилищно-коммунального хозяйства и в быту.
Внимание! При установке комплексов типоразмеров G16 при длинне газопровода между комплексом и редуктором менее 30 м обязательно установить между ними акустический фильтр ФА-1,2.
Технические характеристики.
Измеряемая среда - Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448
Максимальный расход, Qмакс, м3/ч - 25.
Номинальный расход, Qhom , м3/ч - 16.
Переходный расход Q^, м3/ч - 1,6.
Минимальный расход, Qmuh, м3/ч - 0,16.
Диапазон измерений абсолютного давления газа, кПа - от 84 до 112.
Температура измеряемой среды, °С - от -40 до +60.
Порог чувствительности, м3/ч, не более - 0,08.
Потеря давления при максимальном расходе, Па, не более - 400.
Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях в диапазонах расхода, составляют, %:
Qмин—QQпер— Q— Qмaкс - ±1,0.
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, составляют, %:
Qмин—QQпер— Q— Qмaкс - ±1,5.
Максимальное избыточное рабочее давление измеряемой среды, кПа - 5.
Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа - 100.
Встроенный источник питания - литиевая батарея, напряжение холостого хода, В, не более - 4.
Срок службы встроенного источника питания, лет, не менее - 10.
Габаритные размеры (длина х высота х ширина), мм: без адаптера, (с адаптером с клапаном) - 206,5x114x72,4 (206,5x116x100).
Средний внутренний диаметр входного сечения мерного тракта корпуса, мм - 47,8
Присоединительные размеры - трубная резьба по ГОСТ 6357-81 - G2"- В.
Масса, кг, не более - 1,2.
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при температуре не выше 35 °С без конденсации влаги, %, не более - от -40 до +60.
- атмосферное давление, кПа - 95 от 84,0 до 106,7.
Средняя наработка до отказа, ч, не менее - 100000.
Срок службы, лет, не менее - 20.
Степень защиты счётчика от воздействия окружающей среды по ГОСТ 14254-2015 - IP54.
Уровень взрывозащиты - 1Ex ib IIA T4 Gb.
Направление потока газа - любое.
